SCHRANKENSYSTEME / GEOMETRIE & ZUSCHNITT

Knickbalken berechnen.

Maße aufnehmen. Geometrie prüfen. Datenblatt mitnehmen.

Knickbaum bis 4 m8-mm-Stange · mit QuetschschutzMit und ohne LED-Beleuchtung

Geometrie vor Ort

Alle Maße in Zentimetern.

A DeckenhöheErforderlich

Messen Sie vom Fußboden bis zur Decke.

H Sockel-/InselhöheOhne Sockel: 0

E SperrbreiteErforderlich

Bis zum Ende des geschlossenen Schrankenbaums.

Schrankenbaum-Ausführung

3 mStange C ≤ 150 cm 4 mStange C ≤ 180 cm

Ergebnisse aktualisieren sich bei jeder Eingabe.

Projekt & Schrankendetails

Für Ihr PDF-Datenblatt.

Projektnummer Optional Montageort Optional

Schranken-AusführungAnzahl gleicher Knickbäume

Anmerkungen Optional

Live-SkizzeMaße eingeben

Ihr Ergebnis

Zuschnitt & freie Durchfahrt.

Eingabe offen

Geben Sie Deckenhöhe und Sperrbreite ein.

PDF mit Eingaben, Ergebnissen und Maßzeichnungen. Beim E-Mail-Fallback fügen Sie die gespeicherte PDF als Anhang hinzu.

Originalzeichnungen & Bauteile

Messpunkte aus der Excel-Vorlage. Öffnen Sie die Zeichnung für eine größere Ansicht.

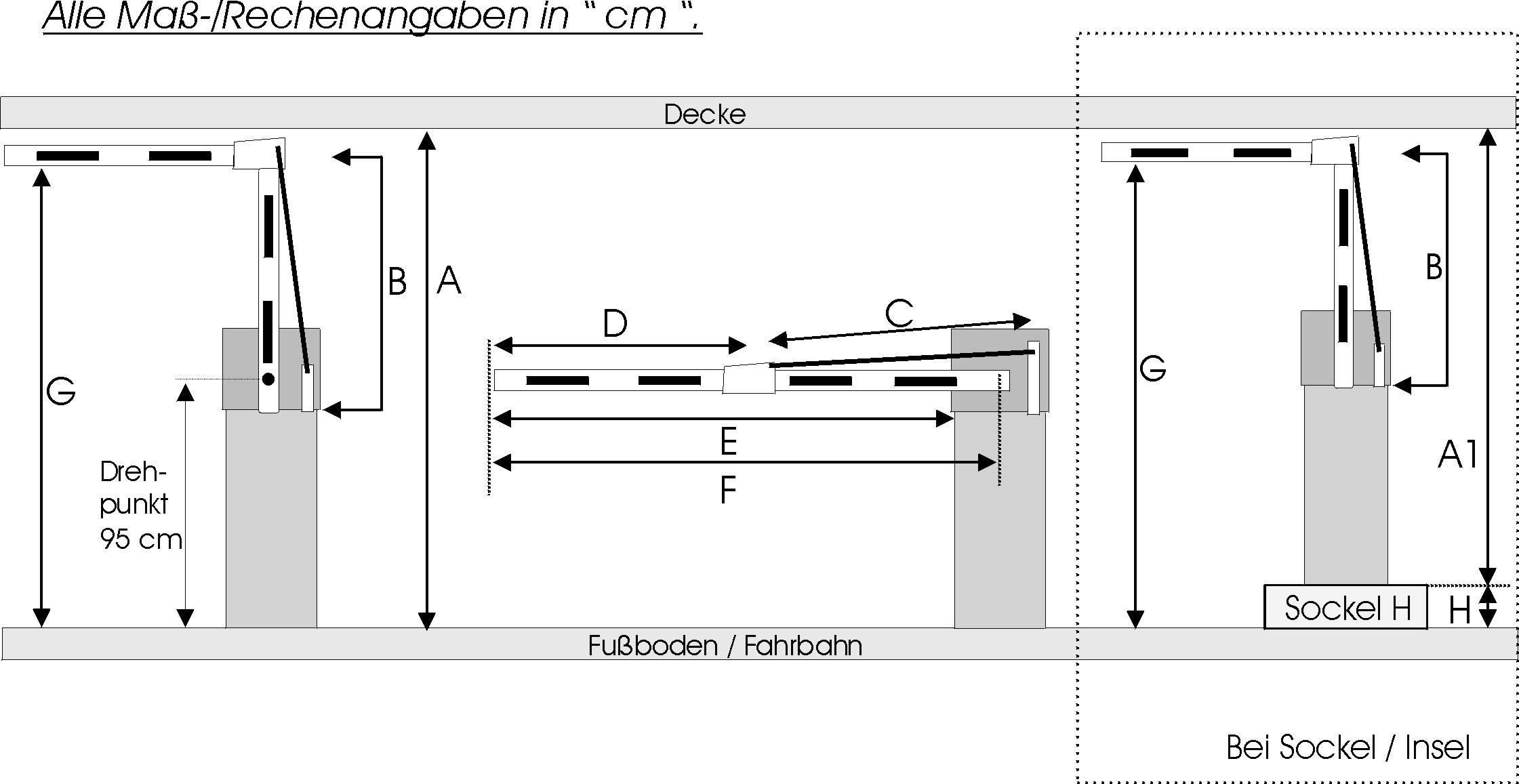

Originalzeichnung mit den Maßen A, A1, B, C, D, E, F, G und H

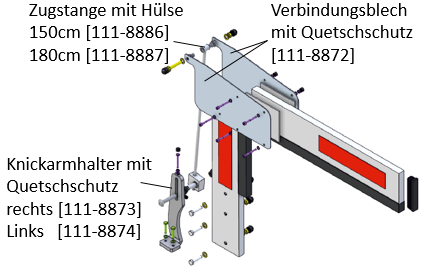

Zugstange, Verbindungsblech und Knickarmhalter mit Quetschschutz

Zugstange mit Hülse: 150 cm [111-8886] oder 180 cm [111-8887].
Verbindungsblech mit Quetschschutz [111-8872].
Knickarmhalter: rechts [111-8873], links [111-8874].

Formeln & Längengrenzen

Verfügbare Höhe: A − H oder A1
Baum hinten B: Verfügbare Höhe − 100,5 cm
Steuerstange C: B − 4,5 cm
Baum vorn D: E − (B − 21 cm) oder F − (B − 3 cm)
Durchfahrtshöhe G: A − 18 cm oder A1 + H − 18 cm

Die Stangengrenze gilt für C: 150 cm bei 3 m, 180 cm bei 4 m. Daraus ergeben sich B ≤ 154,5 bzw. 184,5 cm. Für D gilt maximal 200 cm.

Quelle: „Berechnungstabelle Knickbaum bis 4m VORLAGE.xls“. Rechts-/Links-Ausführung beachten. Die Prüfung umfasst die Geometrie und die genannten Längengrenzen.
